Un cordon de soudure défaillant sur une canalisation chimique, une fissure structurelle détectée après plusieurs mois de service, un refus de contrôle radiographique bloquant toute mise en exploitation : le choix du procédé de soudage conditionne bien plus que la simple qualité esthétique d’un assemblage métallique. Il détermine la conformité réglementaire, la sécurité d’exploitation et le coût de revient final du projet.
Les pratiques industrielles démontrent que chaque matériau, chaque contrainte fonctionnelle et chaque objectif de rendement orientent vers un procédé spécifique. Soudage TIG pour les assemblages inox haute qualité, MIG-MAG pour la productivité sur acier courant, orbital pour la répétabilité parfaite des tuyauteries, sous flux pour les fortes épaisseurs : comprendre leurs domaines d’excellence respectifs permet d’éviter des non-conformités coûteuses.
Ce guide technique détaille les cinq procédés industriels majeurs, leurs caractéristiques comparées et les critères décisionnels actionnables pour identifier celui adapté à votre projet. Il s’appuie sur les référentiels normatifs en vigueur et les retours d’organismes de certification.
Votre boussole de décision en 4 repères
- Matériau et épaisseur déterminent le procédé de base (TIG pour inox fin, MIG/MAG pour acier courant, sous flux pour fortes épaisseurs)
- Les contraintes d’étanchéité et de tenue mécanique imposent le niveau de qualification requis (ISO 15614)
- L’arbitrage qualité/productivité oriente vers procédés manuels (TIG) ou automatisés (orbital, sous flux)
- Les équipements sous pression exigent qualification formelle et contrôles non destructifs obligatoires (DESP)
Avertissement sécurité : Ce guide présente des informations générales sur les procédés de soudage industriel à des fins éducatives. Il ne remplace en aucun cas l’expertise d’un coordinateur en soudage certifié IWT, d’un bureau d’études spécialisé ou d’un organisme de contrôle accrédité. Toute application industrielle, particulièrement sur équipements critiques (pression, nucléaire, structures porteuses), doit impérativement faire l’objet d’une analyse technique détaillée, de qualifications formelles conformes aux normes applicables et de contrôles réglementaires. Les procédés décrits comportent des risques nécessitant une formation professionnelle adéquate et le respect strict des règles de sécurité.
Assemblages métalliques : pourquoi le procédé de soudage conditionne tout
Imaginons le cas d’un équipement sous pression destiné au secteur chimique. Le cahier des charges impose une étanchéité absolue, une résistance à la corrosion sur vingt ans et une conformité à la directive 2014/68/UE. Le choix d’un soudage MAG sur acier inoxydable austénitique, procédé pourtant productif et économique, entraînerait une oxydation accélérée du cordon et un refus systématique des contrôles réglementaires. La correction après fabrication nécessiterait un meulage complet des soudures, un nouveau soudage au TIG, puis de nouveaux contrôles radiographiques, multipliant les délais et les coûts par trois.
Les bureaux de contrôle constatent régulièrement que la majorité des non-conformités d’assemblages métalliques provient d’un décalage entre le procédé sélectionné et les contraintes réelles du projet. Certaines entreprises privilégient la vitesse d’exécution sans anticiper les exigences de qualification formelle. D’autres sous-estiment l’impact du matériau sur le choix du gaz de protection ou du métal d’apport. Selon le Groupe Institut de Soudure, qui délivre chaque année 12 000 qualifications de soudeurs et 1 200 qualifications de modes opératoires, la rigueur du processus de qualification initiale reste le premier facteur de prévention des défaillances.
Le procédé de soudage n’est donc pas un simple détail technique délégué à l’atelier. Il structure l’ensemble de la démarche qualité : qualification préalable du mode opératoire, sélection des soudeurs certifiés pour ce procédé spécifique, définition des contrôles applicables, validation finale par organisme accrédité. Cette chaîne de conformité commence par un choix éclairé, étayé par une analyse rigoureuse du triptyque matériau-contrainte fonctionnelle-objectif rendement.
De l’arc à l’orbital : décryptage des cinq procédés incontournables
Soudage à l’arc sous protection gazeuse : TIG, MIG et MAG

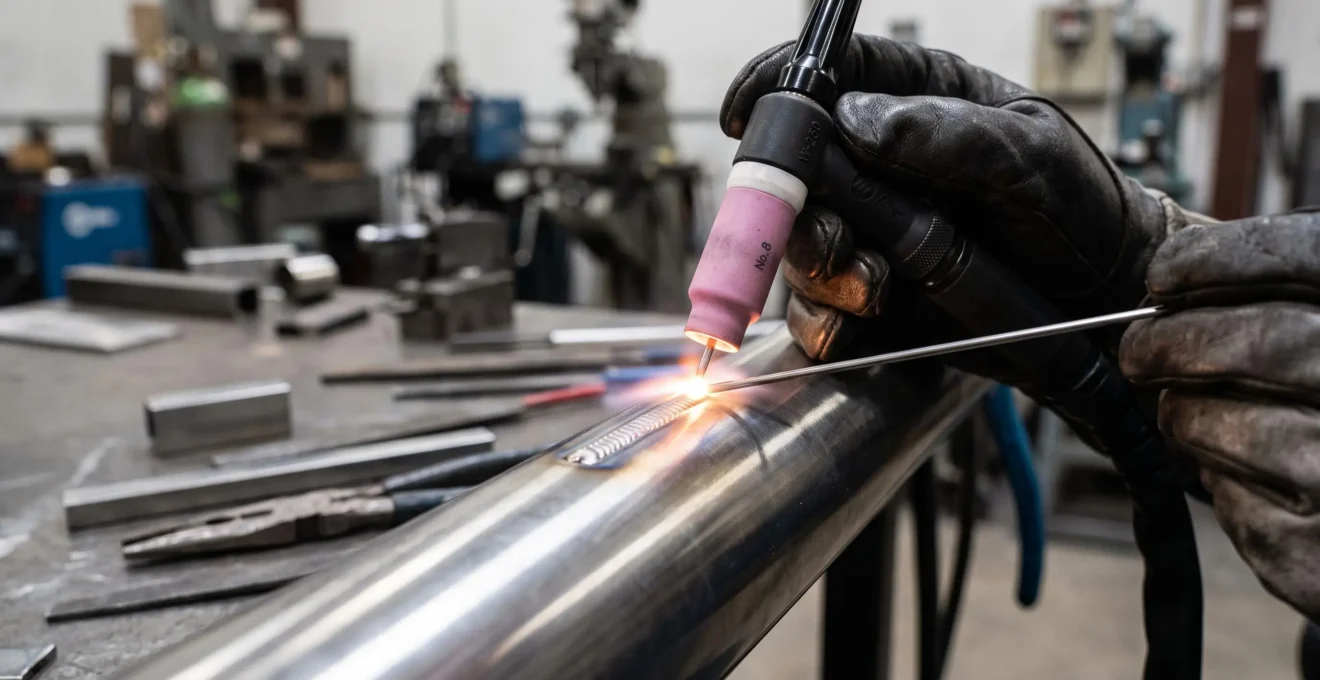

Ces trois procédés partagent un principe commun : la création d’un arc électrique entre une électrode et la pièce, protégé par un gaz inerte ou actif évitant l’oxydation du bain de fusion. Le soudage TIG (Tungsten Inert Gas) utilise une électrode en tungstène non fusible et un gaz neutre, généralement de l’argon pur. Il produit des cordons d’une finesse incomparable, idéal pour les assemblages inox fins, le titane ou les alliages spéciaux. Sa limite : une vitesse d’exécution trois à quatre fois inférieure au MIG-MAG, le rendant moins adapté aux grandes séries.
Le soudage MIG (Metal Inert Gas) et le soudage MAG (Metal Active Gas) emploient quant à eux un fil fusible continu servant à la fois d’électrode et de métal d’apport. La distinction repose sur le gaz : neutre (argon ou hélium) pour le MIG, utilisé sur aluminium et métaux non ferreux ; actif (mélange argon-CO₂) pour le MAG, privilégié sur acier au carbone pour sa productivité. Les retours terrain montrent que le MIG-MAG offre un excellent compromis qualité-rendement sur les épaisseurs courantes, avec des vitesses atteignant deux à trois fois celles du TIG.
Soudage sous flux en poudre : la productivité des grandes épaisseurs
Le soudage sous flux noie l’arc électrique sous une couche de flux en poudre qui se vitrifie au contact du bain de fusion, créant une protection mécanique et chimique. Ce procédé semi-automatique ou automatisé excelle sur les assemblages de tôles épaisses, typiquement au-delà de 10 mm, et sur les tubes de grand diamètre. Les installations industrielles du secteur de l’énergie ou de la pétrochimie l’utilisent massivement pour souder des viroles de réservoirs ou des canalisations principales.
L’analyse comparative des procédés révèle que le soudage sous flux atteint des vitesses de dépôt nettement supérieures aux procédés manuels sur fortes épaisseurs, autorisant des passes de remplissage continues sans intervention humaine permanente. Cette productivité se paie par une mise en œuvre plus rigide : la pièce doit être positionnée en plat ou en angle, et le flux résiduel nécessite un décapage systématique après soudage.

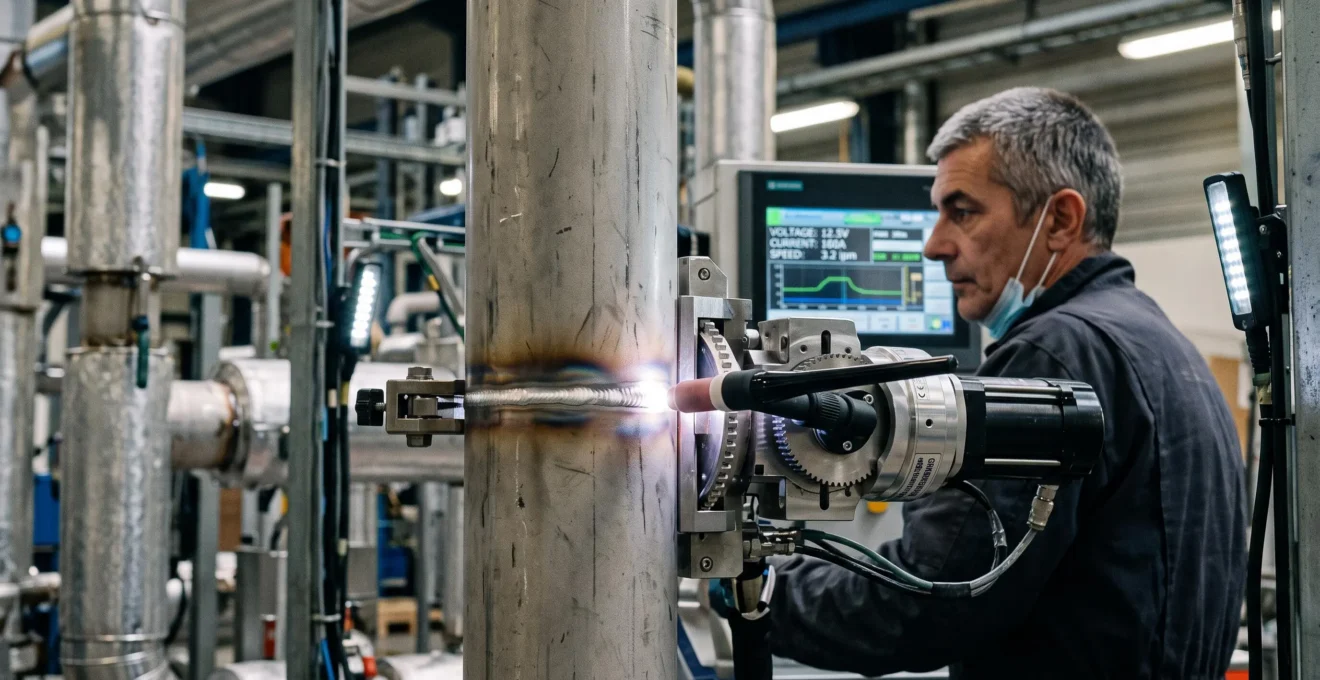

Soudage orbital automatisé : précision sur pièces cylindriques
Le soudage orbital automatise la rotation de l’arc autour d’une pièce cylindrique fixe, généralement un tube ou une tuyauterie. Une tête de soudage motorisée assure la continuité parfaite du cordon sur 360 degrés, éliminant les variations d’apport ou de vitesse inhérentes au geste humain. Les secteurs pharmaceutique, nucléaire et agroalimentaire l’ont adopté massivement pour garantir une répétabilité absolue et une traçabilité numérique complète de chaque soudure.
Les normes recommandent généralement ce procédé dès lors que l’étanchéité microbiologique ou la pureté chimique constituent des exigences critiques. Un système orbital enregistre l’ensemble des paramètres (intensité, vitesse, température) pour chaque assemblage, facilitant la validation réglementaire et la documentation qualité.
| Procédé | Vitesse relative | Qualité cordon | Matériaux adaptés | Épaisseurs optimales (mm) | Niveau qualification |
|---|---|---|---|---|---|
| TIG | Lente (référence 1×) | Maximale | Inox, titane, Inconel, Hastelloy | 0,5 à 8 | Élevé |
| MIG | Moyenne (2-3×) | Bonne | Aluminium, métaux non ferreux | 2 à 15 | Moyen |
| MAG | Moyenne (2-3×) | Bonne | Acier au carbone, acier faiblement allié | 2 à 20 | Moyen |
| Sous flux | Élevée (3-4×) | Bonne à excellente | Acier au carbone, acier inox (fortes épaisseurs) | 10 à 50 | Moyen à élevé |
| Orbital | Moyenne (selon diamètre) | Maximale et répétable | Inox, alliages spéciaux (tubes et tuyauteries) | 0,5 à 12 | Élevé |
Matériau, épaisseur, étanchéité : votre feuille de route vers le bon procédé
Le choix du procédé de soudage repose sur trois critères structurants qui se croisent pour définir un domaine de validité technique. Le premier critère concerne la nature du matériau : les aciers inoxydables austénitiques de la série 300 (304, 316L) nécessitent une protection gazeuse rigoureusement neutre pour éviter toute oxydation intergranulaire, ce qui oriente vers le TIG ou le MIG avec argon pur. Les aciers au carbone tolèrent quant à eux le MAG, plus économique et productif. Les alliages spéciaux base nickel (Inconel, Hastelloy) imposent des protocoles de nettoyage interpass stricts, favorisant les procédés à faible apport thermique comme le TIG pulsé.
Le deuxième critère porte sur la contrainte fonctionnelle prioritaire. Un réservoir de stockage chimique exige une étanchéité absolue sur plusieurs décennies : la moindre porosité ou inclusion de laitier déclencherait une corrosion localisée puis une fuite. La transition vers un procédé qualifié formellement, avec contrôles radiographiques systématiques, devient alors la norme pour sécuriser la conformité. Les acteurs spécialisés comme Capelli ont ainsi développé des gammes étendues de qualifications couvrant différents matériaux et configurations géométriques, permettant de répondre aux exigences les plus strictes tout en optimisant les délais.
Le troisième critère concerne l’arbitrage entre qualité maximale et productivité optimisée. Lorsque des volumes importants de pièces similaires doivent être assemblés, le recours au soudage sous flux ou orbital automatisé réduit drastiquement les coûts unitaires. À l’inverse, les prototypes ou les petites séries sur alliages délicats privilégient le TIG manuel, dont la souplesse de mise en œuvre compense la lenteur d’exécution. L’analyse comparative des procédés révèle qu’aucun procédé n’est universellement supérieur : chacun excelle dans son domaine d’application spécifique, défini par ces trois dimensions croisées.
- Si votre matériau est un acier au carbone ou faiblement allié :
Privilégiez le MAG pour un bon rapport productivité-coût sur épaisseurs courantes (2 à 20 mm). Pour les épaisseurs supérieures à 25 mm, le soudage sous flux offrira un meilleur rendement.
- Si vous travaillez sur acier inoxydable austénitique :
Le TIG garantit la qualité maximale et l’absence d’oxydation sur épaisseurs fines (jusqu’à 8 mm). Le MIG argon pur devient pertinent au-delà de 6 mm pour améliorer la productivité sans compromettre la résistance à la corrosion.
- Si votre projet exige une étanchéité absolue sur tuyauteries :
Le soudage orbital élimine les variations humaines et assure une répétabilité parfaite. Les secteurs pharmaceutique, nucléaire et agroalimentaire l’adoptent systématiquement pour cette raison.
- Si vous devez assembler des alliages spéciaux (Inconel, Hastelloy, titane) :
Le TIG pulsé reste le procédé de référence, permettant un contrôle rigoureux de l’apport thermique et évitant la fissuration à chaud caractéristique de ces matériaux délicats.
Cette grille de lecture ne remplace pas une analyse technique détaillée intégrant l’ensemble des paramètres du projet : position de soudage imposée par la géométrie de la pièce, accessibilité du joint, exigences de déformation résiduelle, disponibilité des qualifications dans l’atelier retenu. Un coordinateur en soudage certifié IWT ou un bureau d’études spécialisé valide le choix définitif en croisant ces multiples contraintes.
Il est généralement recommandé de privilégier le procédé pour lequel l’atelier dispose déjà de modes opératoires qualifiés sur matériaux et épaisseurs proches. Chaque nouvelle qualification représente un investissement en temps et en essais destructifs : mieux vaut optimiser les ressources existantes lorsque les performances techniques restent adaptées.
Attention : Ce guide fournit des critères généraux de choix et ne remplace pas une analyse technique détaillée de votre projet. Le choix définitif du procédé doit être validé par un coordinateur en soudage qualifié (IWT) ou un bureau d’études spécialisé. Chaque assemblage doit faire l’objet d’un mode opératoire qualifié selon les normes applicables (ISO 15614, ASME, etc.). Les contraintes réglementaires varient selon le secteur (pression, nucléaire, agroalimentaire) et doivent être vérifiées au cas par cas. Pour toute application critique, consultez un coordinateur en soudage certifié IWT, un bureau de contrôle accrédité (Apave, Bureau Veritas, SOCOTEC) ou un bureau d’études spécialisé en construction métallique.
Qualification et contrôle : les garde-fous de la conformité
La sélection du procédé de soudage n’acquiert sa valeur opérationnelle qu’une fois formalisée dans un mode opératoire qualifié. Ce document technique, appelé DMOS (Descriptif de Mode Opératoire de Soudage), fixe l’ensemble des paramètres validés par essais : nature et diamètre du métal d’apport, intensité et tension de l’arc, vitesse d’avance, température de préchauffage éventuelle, séquence des passes. Comme l’indique la norme ISO 3834-2:2021, ce cadre de référence définit les exigences de qualité complète pour le soudage par fusion des matériaux métalliques, aussi bien en atelier que sur les sites de montage.
Chaque mode opératoire qualifié couvre une plage définie de matériaux, d’épaisseurs et de positions de soudage. Un industriel disposant de 200 modes opératoires qualifiés, comme certains acteurs spécialisés du secteur, peut ainsi répondre à une grande diversité de projets sans déclencher systématiquement de nouvelles campagnes d’essais. Cette démarche formalisée reste le meilleur garant de la reproductibilité industrielle.
La qualification des soudeurs complète ce dispositif. Selon la norme ISO 9606, chaque soudeur doit démontrer sa maîtrise du procédé sur une configuration représentative (matériau, épaisseur, position) avant d’intervenir sur pièces de production. Cette certification individuelle, renouvelable périodiquement, assure la continuité de compétence. Les bureaux de contrôle constatent régulièrement que les défaillances d’assemblages surviennent majoritairement lorsque cette chaîne de qualification (mode opératoire + soudeur + contrôle) présente une rupture.
- Contrôle visuel : inspection des aspects de surface, géométrie du cordon, présence de projections ou de fissures apparentes
- Essais destructifs sur coupon témoin : épreuves de traction, pliage et résilience pour valider les caractéristiques mécaniques
- Radiographie X : détection des défauts internes (soufflures, inclusions de laitier, manque de pénétration) sans altérer la pièce
- Ultrasons : examen volumique permettant la cartographie précise des défauts en profondeur, notamment sur fortes épaisseurs
- Ressuage et magnétoscopie : révélation des défauts débouchants en surface, complémentaires du contrôle visuel
Questions fréquentes sur le choix du procédé de soudage
Quel est le procédé de soudage le plus économique ?
Le soudage MIG/MAG et le soudage sous flux offrent le meilleur rapport coût-productivité sur volumes importants, grâce à leur vitesse d’exécution élevée et leur faible besoin de finition. Toutefois, le coût réel intègre également le taux de retouches et de non-conformités : un procédé mal adapté au matériau ou à la contrainte fonctionnelle génère des surcoûts de reprise et de contrôles supplémentaires qui annulent rapidement l’économie initiale. L’analyse comparative des procédés révèle que le choix optimal combine vitesse d’exécution et conformité du premier coup.
Peut-on souder tous les matériaux avec le même procédé ?
Non. Les aciers inoxydables austénitiques de la série 300 nécessitent une protection gazeuse rigoureusement neutre (TIG ou MIG argon pur) pour préserver leurs propriétés anticorrosion. Les alliages spéciaux base nickel (Inconel, Hastelloy) imposent des protocoles de nettoyage interpass stricts et un contrôle précis de l’apport thermique, favorisant le TIG pulsé. Les aciers au carbone tolèrent le MAG, plus productif. Chaque famille de matériaux possède ses procédés optimaux, définis par la métallurgie du joint soudé et les risques de fissuration ou d’oxydation associés.
Combien de temps prend la qualification d’un mode opératoire de soudage ?
La durée varie selon la complexité du mode opératoire et le niveau d’exigences normatives. Elle inclut la préparation des coupons témoins, l’exécution du soudage, les essais destructifs (traction, pliage, résilience), les contrôles non destructifs (radiographie ou ultrasons), l’analyse des résultats et la rédaction du DMOS. Dans la pratique industrielle, comptez généralement entre deux et six semaines pour un mode opératoire standard. Les configurations complexes (alliages spéciaux, positions difficiles) ou les qualifications multi-procédés peuvent prolonger ce délai.
Quels contrôles sont obligatoires pour les équipements sous pression ?
Selon la directive 2014/68/UE modifiée en 2024, tous les équipements sous pression fixes commercialisés dans l’UE doivent respecter des exigences strictes de conception, fabrication et conformité. Les contrôles obligatoires dépendent de la catégorie de l’équipement : contrôles visuels systématiques à 100%, radiographie ou ultrasons sur les cordons principaux selon le niveau de risque, épreuves hydrauliques avant mise en service, et certification finale par organisme notifié. Le CODAP français précise ces exigences pour chaque classe d’appareil à pression. Les nouvelles règles adoptées en vertu de la directive modificative (UE) 2024/2749 doivent être transposées au plus tard le 29 mai 2026.
Comment vérifier les qualifications d’un sous-traitant en soudage ?
Exigez systématiquement le certificat ISO 3834, dont le niveau (qualité complète, normale ou élémentaire) doit correspondre à la criticité de votre projet. Consultez les registres de qualification des soudeurs (ISO 9606) pour vérifier que les certifications sont à jour et couvrent bien le procédé, le matériau et la position de soudage prévus. Vérifiez la présence d’un coordinateur en soudage certifié IWT au sein de l’entreprise : cette fonction garantit la supervision technique des opérations. Demandez enfin des exemples de DMOS (Descriptifs de Modes Opératoires de Soudage) sur matériaux et configurations similaires à votre besoin, pour évaluer l’étendue réelle du portefeuille de qualifications disponible.
